Место происхождения:
Шанхай, Китай
Фирменное наименование:
Tianfeng
Сертификация:
CE/ISO
Номер модели:
TF-8
Каталоги продукции можно скачать здесь
Каталоги продукции Shanghai Tianfeng.pdf

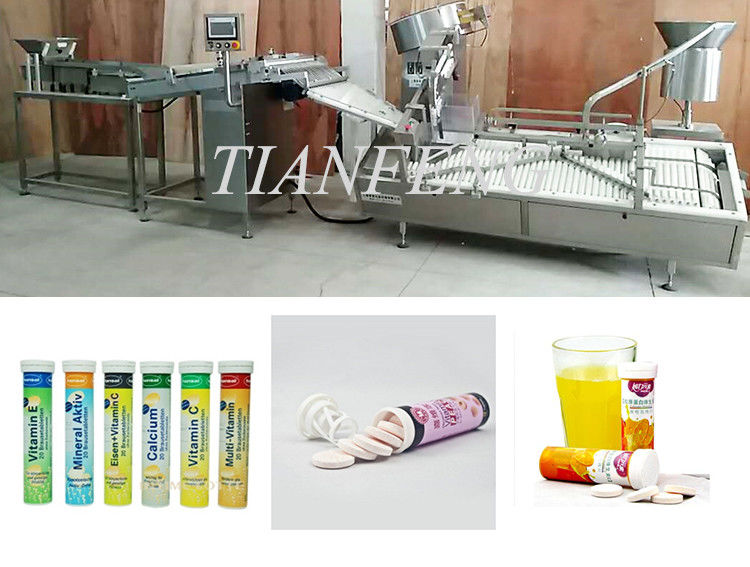

Автоматическая машина с горизонтальной загрузкой
Особенности и параметры технологии автоматической горизонтальной погрузочной машины:
Полностью автоматическая машина для горизонтальной загрузки пленки оснащена мехатроникой. Автоматическая расстановка бутылок, толкание листов, укупорка и укупорка. Степень автоматизации является первой в Китае. Машина управляется компьютером, а на сенсорном экране отображается китайское меню. Эта машина проста в эксплуатации и обслуживании.
1. Автоматическая горизонтальная загрузочная машина Gr-wzp-80: 60-80 бутылок в минуту.
2. Точность нажатия: не менее 99%.
3. Применимая спецификация: бутылка-тюбик.
4. Уровень ограничения: 99% или более.
5. Режим нажатия: непрерывный
6. Источник газа: предоставляется самостоятельно.
7. Мощность: 5 кВт, однофазная, 220 В.
8. Габаритные размеры: 5500 мм (длина) * 1800 мм (высота).
9. Общий вес машины: 800 кг.
Основной список электрической конфигурации
| Нет. | Имя | Спецификация | Квант. | Бренд |
|
|
Хост ПЛК | FX1S-30MT | 1 | Сименс |
|
|
Оптоволоконный усилитель | ФС-В11 | 6 | Кейенс |
|
|
Крышка вибраторной катушки | MQ1-5141 | 1 | Хуафэн |
|
|
Вибраторная катушка для ламинирования | MQ1-5131 | 3 | Хуафэн |
|
|
Сенсорный экран |
7 дюймов 700ИЕ 6АВ66 48-OCC11-3AXO |
1 | Сименс |
|
|
Главный инвертор | ФР-Д740-1,5К-ЧТ | 1 | Мицубиси |
|
|
Инвертор чип-процессора | ФР-Д740-0,4К-ЧТ | 1 | Мицубиси |
|
|
Мотор-редуктор | ГХ-28-0,75кВт, скорость 1/90 | 1 | Трансмиссия Чжиши (Шанхай) |
|
|
Режущий двигатель | YS-712-4-037КВТ | 1 | Дедун электрический |
|
|
Реле | РМИЭ-224DL-24DC | 10 | РРГ |
|
|
Цилиндр |
ТДА25-15 CDJ2B10*15-Б |
2 2 |
ЭйрТАС |
|
|
Аккумуляторный клапан | 4В21008Б, 24В постоянного тока | 4 | ЭйрТАС |
|
|
Воздушный переключатель | 2П6А | 1 | Деликси |
|
|
Контактор | CJX0910 | 1 | Деликси |
|
|
Аварийная остановка | ZB2-BE102C | 1 | Шнайдер |
|
|
Ключевой переключатель | ZB2-BE101C | 1 | Шнайдер |
|
|
Импульсный источник питания | С-100-24В | 1 | Чжэцзян Минвэй |
|
|
Оптическое волокно | ФУ-6Ф-М6 | 6 | Кейенс |
|
|
Выключите питание | ХАМ10-12ГМ-Н1 | 2 | Бэй Фунин |
|
|
Плоское фотоэлектричество | ПГС | 2 | ТАКЭКС |
|
|
Режущий двигатель
Переключение передач |
БЛДЦ-38СРЗ-ФС 24 В 3500 об/мин АД38С-043-171213 ZGX38RSS101i64-121 |
2 | Женгк |
|
|
Сканирующий двигатель Переключение передач |
5ИК40РГН-ЦФ 5ГН-10КБ |
1 | Сонгган Электрические Машины |
|
|
Двигатель для обработки бутылок Переключение передач |
5ИК90РГН-ЦФ 5ГН-30КБ |
1 | Сонгган Электрические Машины |
|
|
Мотор для подметания бутылок Переключение передач |
5ИК40РГН-ЦФ 5ГН-5КБ |
1 | Сонгган Электрические Машины |
|
|
Подъемный двигатель Переключение передач |
5ИК180РГН-ЦФ 5ГН-50КБ |
1 | Сонгган Электрические Машины |

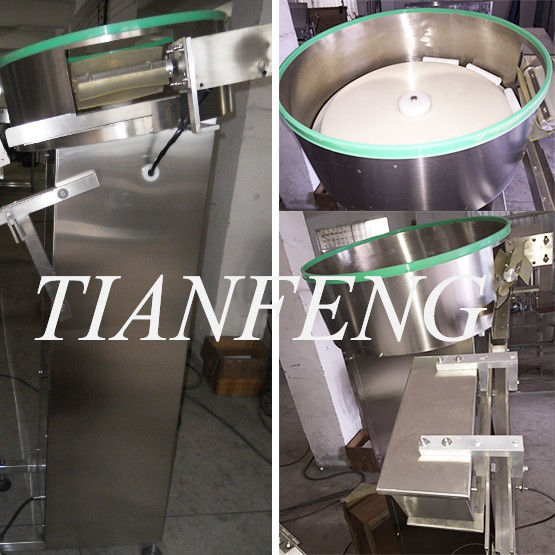

I. Машина для сортировки бутылок TF-80 (включая подъемник)
Все оборудование из нержавеющей стали соответствует стандарту GMP 304.
Спецификация, система контроля скорости диска.
1. Мощность двигателя рулевого колеса: 25 Вт и 90 Вт.
2. Производственная мощность: 60-80 бутылок в минуту.
3. Скорость производства можно регулировать.
4. Размер машины (Д × Ш × В): 1000 мм × 1000 мм × 1800 мм.
5. Вес главного двигателя: 150 кг.
6. Источник питания: 220 В переменного тока, 50 Гц.
II. Автоматический горизонтальный загрузчик пленки TF-wzp-80 (включая крышку)
Полностью автоматическая машина для горизонтальной загрузки пленки оснащена мехатроникой. Автоматическая расстановка бутылок, подсчет листов, установка и укупорка крышек. Степень автоматизации является первой в Китае. Машина оснащена компьютерным управлением, сенсорным экраном, китайским меню, механическим управлением несколькими частями, железом и другими функциями. Эта машина проста в эксплуатации и обслуживании.
1. Автоматическая горизонтальная машина для наполнения пленкой Gr-wzp-60: 60-80 бутылок в минуту.
2. Точность подсчета: не менее 99%.
3. Применимая спецификация: бутылка-тюбик.
4. Уровень ограничения: 99% или более.
5. Режим подсчета: непрерывный
6. Источник газа: предоставляется самостоятельно.
7. Мощность: 1100 Вт, однофазная, 220 В.
8. Габаритные размеры: 2900 мм (Д) * 1100 мм (В) * 1600 мм (В)
9. Вес главного двигателя: 500 кг.
10. Главный двигатель: 1,5 кВт.
III.Устройство подачи таблеток и процессор TF-80 (включая горизонтальный вибратор)
Все оборудование из нержавеющей стали соответствует стандарту GMP 304.
Спецификация, система контроля уровня подачи.
1. Мощность двигателя: 0,37 кВт, двигатель сканирования: 40 Вт.
2. Производительность обработки: 1200-1600 таблеток в минуту.
3. Скорость производства можно регулировать.
4. Размер машины (Д × Ш × В): 2600 мм × 1100 мм × 1600 мм.
5. Вес главного двигателя: 150 кг.
6. Источник питания: 220 В переменного тока, 50 Гц.
IV.Горизонтальная этикетировочная машина TF-tbj-80 (включая ленточный конвейер)
1. Скорость производства: 80 бутылок/мин.
2. Точность маркировки: +- 0,5 мм (внутренний диаметр этикеточного барабана 76, максимальный внешний диаметр 350 мм, ширина 80 мм)
3. Область применения: круглая бутылка.
4. Напряжение: 220 В/50 Гц.
5. Габаритные размеры: 1600 мм (Д) * 650 мм (Ш) * 1300 мм (В)
Примечание: основное электрооборудование
1. Происхождение двигателя: Шанхай.
2. Происхождение ПЛК: Mitsubishi.
3. Происхождение сенсорного экрана: велон.
4. Происхождение оптоволоконного усилителя: KEYENCE.
5. Серводвигатель: Дельта
6. Реле: OMRON
7. Импульсный источник питания: Чжэцзян Минвэй
Экспортная стандартная фанерная упаковка поставляется хорошо упакованной.ВтМы можем изготовить пакеты по запросу клиента. Доступны морские пакеты или воздушные пакеты.
Обычно поставляется по морю.
Служба одной станции, чтобы наши клиенты получали хорошие продукты и хорошее обслуживание.
(1) Профессиональные консультации и богатый опыт помогут выбрать машину.
(2) Гарантийный срок: гарантия на все машины составляет один год.
(3) Любая проблема: если у вас есть какие-либо вопросы или какие-либо требования, мы ответим вам в течение 24 часов.
за исключением особых причин, как только вы обратитесь к нам.
(4) Добавки: книга по установке, инструкция по эксплуатации, ящик для инструментов будут отправлены вместе с машиной.
Качество продукции
На всю продукцию предоставляется гарантия на один год, если в течение гарантийного срока возникнут какие-либо проблемы, наша компания будет поддерживать их бесплатно.
Замена запасных частей
Первая круглая форма бесплатно, скидка при большем заказе. Отправьте один пылесборник из нержавеющей стали бесплатно.
Техническая служба
Мы можем предоставить услуги по проектированию, установке и отладке или дистанционному обучению обслуживанию.
Доставка груза в ближайший порт
Мы организуем отгрузку и доставку груза до ближайшего к вам порта, сэкономив время и средства.
Подробная информация о продукте
Предоставьте изображение, видео, инструкцию и брошюру о продукте.
Ответ своевременный
Круглосуточная горячая линия, мы ответим по электронной почте в течение 12 часов.
